Инструкция по сборке и эксплуатации стеллажа СМ-05Р

Поперечины по высоте стеллажа

Для любой высоты: до 800 мм — 2 поперечины на боковину, от 800 до 1800 мм — 3, от 1800 мм — 4.

Панели настила на один уровень

Для любой ширины полка набирается из наименьшего числа панелей шириной не больше 500 мм: например, 800 мм — две панели по 400 мм, 1200 мм — три по 400 мм.

По этапам — ускорено в 8 раз

1. 1.Первая боковина — стойки и верхняя поперечина
2. 2.Сборка первой боковины на полу
3. 3.Установка первой боковины, осадка киянкой
4. 4.Вторая боковина — стойки упали, сборка на полу
5. 5.Установка второй боковины
6. 6.Соединение боковин балками
7. 7.Верхние балки, осадка киянкой
8. 8.Нижние балки
9. 9.Каркас собран

Этап 1. Сборка боковин

1. 1

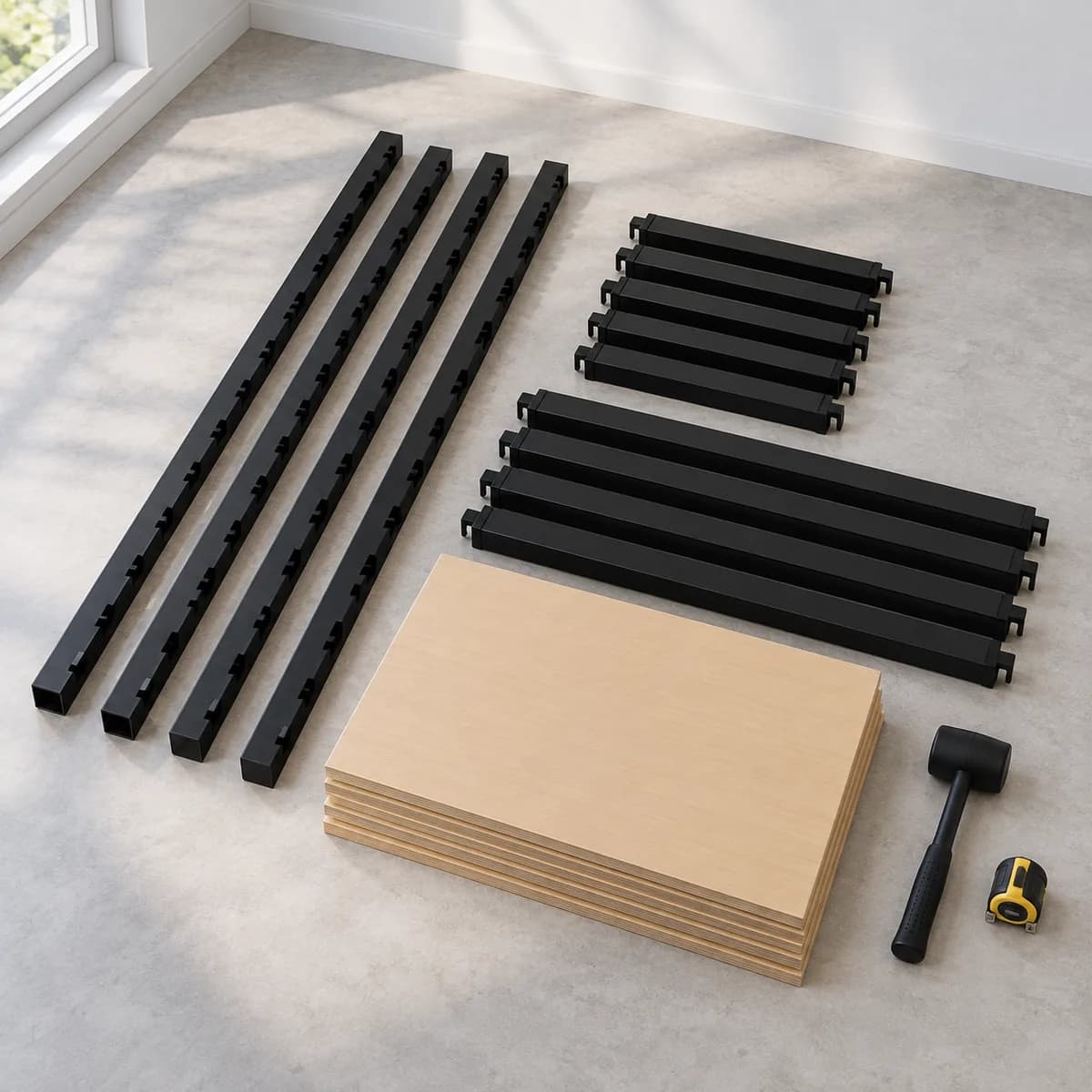

   Разложите и рассортируйте детали

   Разложите детали на ровном полу группами: стойки, поперечины, балки, панели настила, полкодержатели. Сверьте количество с разделом «Комплектация».

   визуализация

2. 2

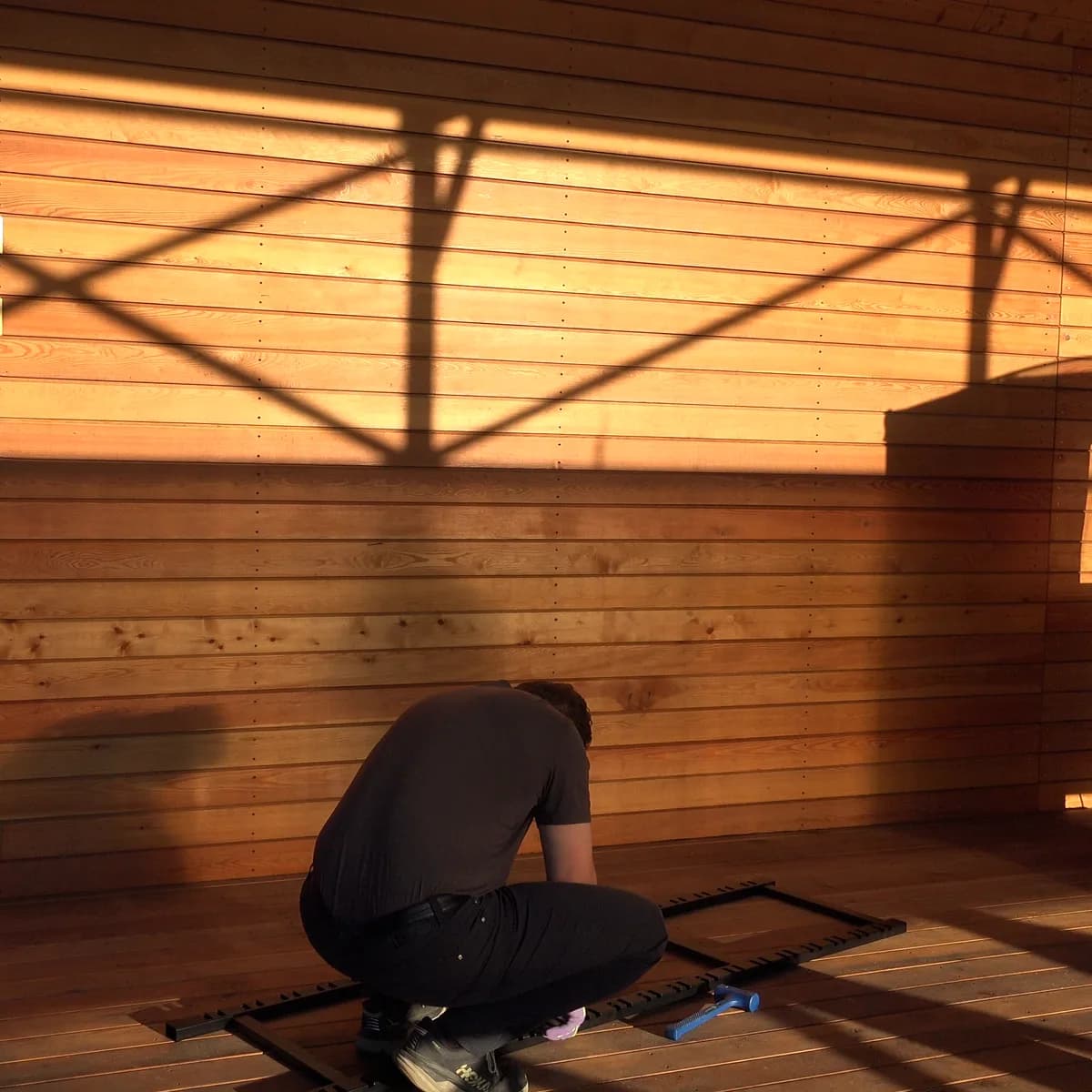

   Подготовьте стойки первой боковины

   Собирать боковины настоятельно рекомендуем лёжа, на ровной горизонтальной поверхности. Возьмите одну левую и одну правую стойку и положите на пол параллельно, низом в одну сторону, пазами под поперечины друг к другу. Низ стойки — торец, от которого первый паз под поперечину начинается примерно в 14 см; у верхнего торца паз под поперечину почти у края — около 2 см. Пазы под балки (частые, через 10 см) у обеих стоек должны смотреть вверх, в одну сторону: если у одной стойки они смотрят в пол, вы взяли две одинаковые стойки — замените одну на стойку из другой пары.

   визуализация

3. 3

   Вставьте все поперечины в первую стойку

   Поперечины ставятся только в свои пазы — отдельные, на грани стойки, перпендикулярной пазам под балки; положение поперечин задано пазами, выбирать его не нужно. Вставьте одним концом все поперечины боковины в пазы одной стойки — их число по таблице в разделе «Комплектация». Новые детали входят в пазы туго: при необходимости подбейте поперечину киянкой.



4. 4

   Наденьте вторую стойку

   Совместите пазы второй стойки со свободными концами всех поперечин сразу и подбейте стойку киянкой, чтобы концы вошли в пазы.

5. 5

   Забейте все зацепы до полной посадки

   Когда все поперечины в пазах, пройдите киянкой все зацепы с обеих сторон и осадите каждый до полной посадки. Боковина собрана.

   • Все поперечины боковины стоят с одной стороны стоек.
   • Зацепы сели до конца, поперечина не снимается от руки.
6. 6

   Проверьте боковину

   Измерьте рулеткой обе диагонали боковины — от низа одной стойки до верха другой. Диагонали должны быть одинаковыми; если нет — боковина перекошена: досадите зацепы поперечин киянкой.

7. 7

   Соберите вторую боковину

   Соберите вторую боковину так же — из оставшихся левой и правой стоек. Когда обе боковины встанут вертикально, их пазы под балки должны смотреть друг на друга.

Этап 2. Уровни полок, настил и крепление

1. 1

   Прислоните первую боковину к стене

   Поставьте одну из боковин вертикально и прислоните к стене пазами под балки в ту сторону, где будет стоять вторая боковина.

2. 2

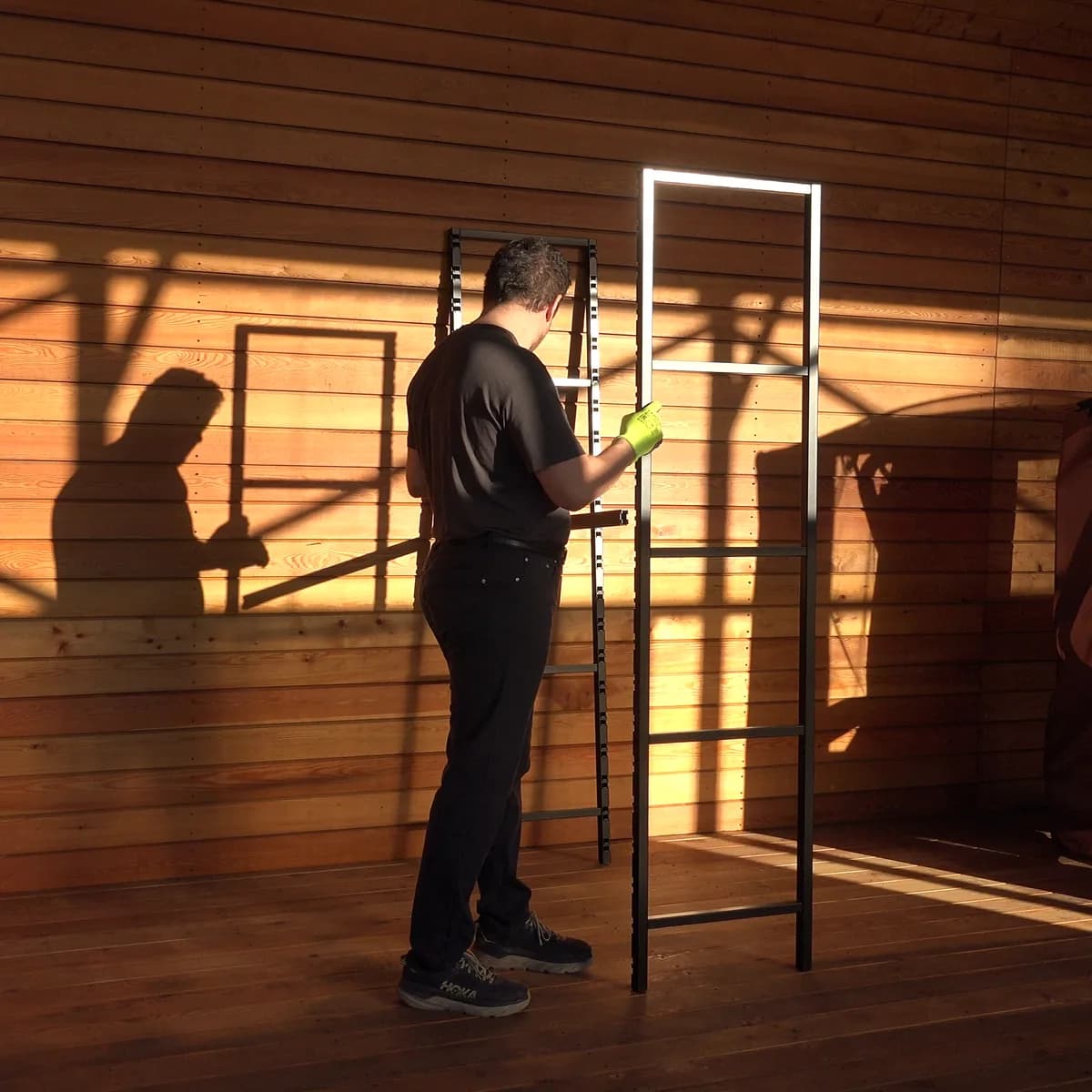

   Наденьте первую балку

   Заведите зацеп одного конца балки в пазы этой боковины на высоте одного из уровней полок. Второй конец балки пока придерживайте рукой.



3. 3

   Присоедините вторую боковину

   Возьмите вторую боковину и сцепите её пазами со свободным концом балки. Легонько вбейте балку в пазы обеих боковин резиновой киянкой, ударяя по балке рядом со стойкой.

   • Обе боковины стоят вертикально, без наклона — следите за этим на всех следующих шагах.



4. 4

   Наденьте вторую и третью балки — как можно выше и как можно ниже

   Вторую и третью балки желательно поставить на самый верхний и самый нижний уровни: так собранные боковины сразу связаны сверху и снизу и каркас стоит устойчиво. Ставить их можно с одной стороны стеллажа или с разных. Балки можно пока легонько подбить в пазы, а можно сразу осадить до конца.

5. 5

   Наденьте остальные балки

   По очереди установите все остальные балки на нужных уровнях полок — по две на уровень, спереди и сзади. Для верхних уровней пользуйтесь устойчивой стремянкой, а не полками стеллажа.

6. 6

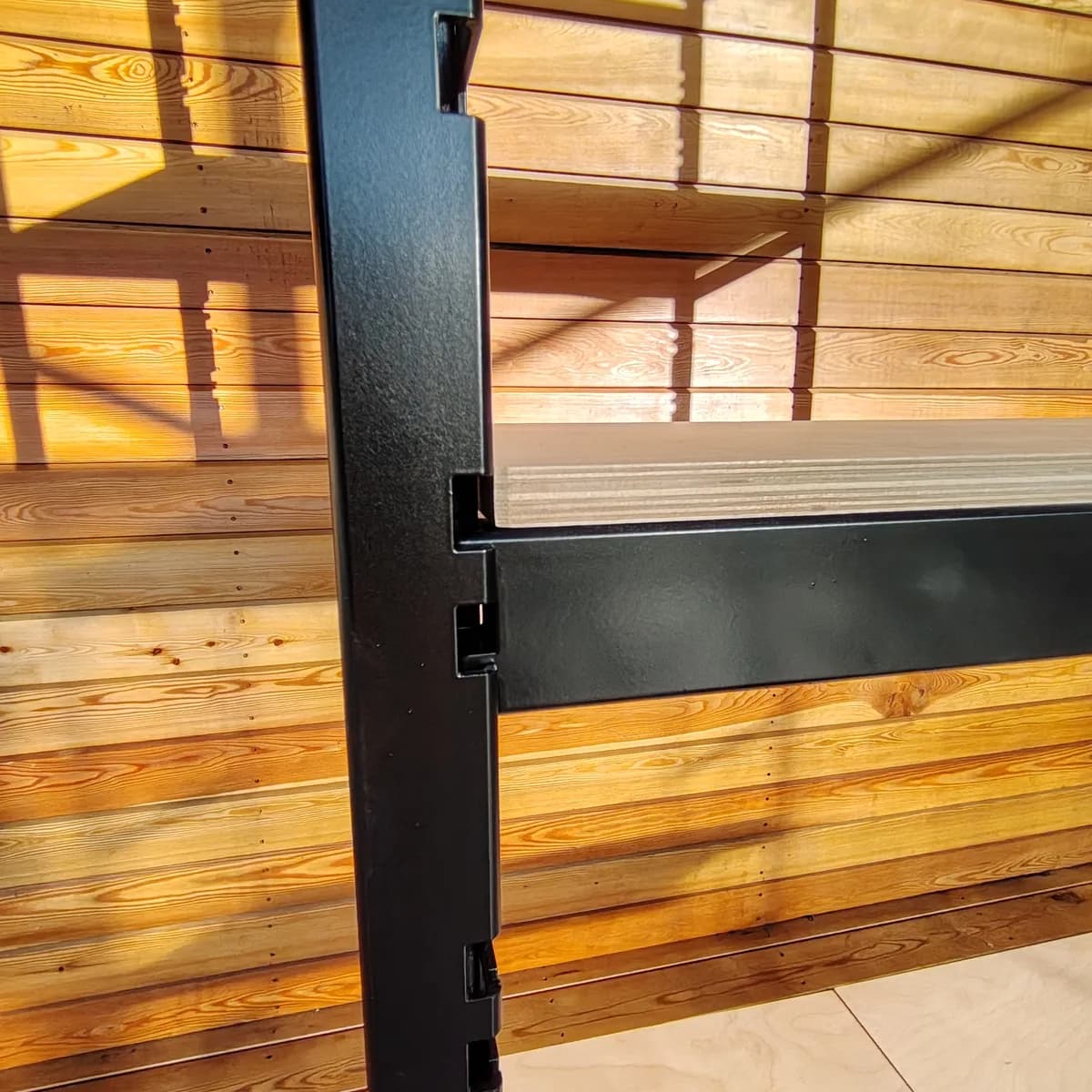

   Забейте все зацепы до полной посадки

   Пройдите киянкой все зацепы всех балок и осадите каждый до полной посадки — удары по балке рядом со стойкой, по направлению посадки зацепа. Каркас собран.

   • Зацеп сел до конца: между торцом балки и стойкой нет зазора, балка не выходит из паза вверх от руки.
   • Удар киянкой по посаженной балке даёт глухой, а не звонкий звук.
   • Обе балки уровня стоят в пазах на одной высоте на всех четырёх стойках.
   • Если балка не садится, не добивайте её силой: снимите и проверьте, не перекошена ли она относительно пазов и не попала ли в паз соседнего уровня.



7. 7

   Выставьте стеллаж

   Поставьте каркас на место эксплуатации вплотную к стене и проверьте уровнем вертикальность стоек. Если стеллаж качается или какая-то стойка не касается пола, подложите под неё жёсткую проставку — не резину и не картон: они со временем проседают.

8. 8

   Уложите настил

   Уложите панели настила на каждый уровень — порядок описан в разделе «Настил и полкодержатели».



9. 9

   Закрепите стеллаж к стене

   Обязательный шаг для СМ-05Р при любом размере. Порядок — в разделе «Крепление к стене». Не загружайте стеллаж до крепления.

10. 10

    Проверьте стеллаж перед загрузкой

    Только после этой проверки стеллаж можно загружать.

    • Каждая балка посажена до конца (см. шаг установки балок) — на ощупь и по звуку.
    • Все четыре стойки стоят на полу без просвета.
    • Покачайте стеллаж рукой за верхний уровень: качания, скрипа и стука опор быть не должно.
    • Панели настила лежат на обеих балках и удерживаются полкодержателями.
    • Крепление к стене (если выполнено) не шевелится от руки.

1. 1

   Установите полкодержатели

   Сначала вставьте полкодержатели в отверстия на верхней грани обеих балок уровня — по 4 на каждую панель. Панели настила устанавливайте только после этого.

   визуализация

2. 2

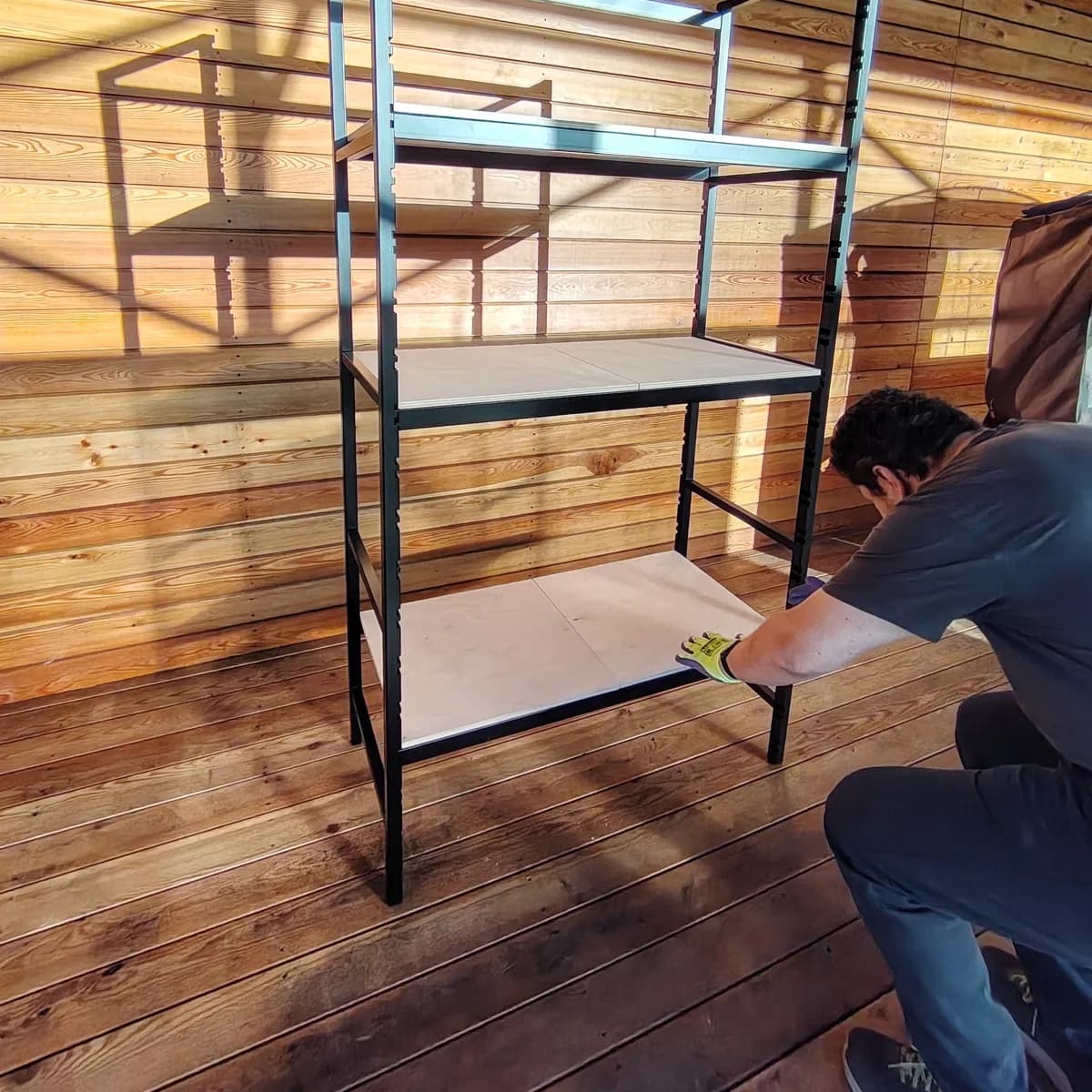

   Уложите панели

   Опустите панель на балки так, чтобы полкодержатели вошли в её отверстия, и прижмите ладонью. Панель должна лечь на обе балки без перекоса. Остальные панели уровня укладываются вплотную рядом.

   • Панель лежит на передней и задней балке, а не на одной.
   • Панели не выступают за балки и не качаются.
3. 3

   Повторите для всех уровней

   Настил укладывается после установки балок уровня. Если уровень потом нужно переставить, сначала снимите панели этого уровня.

Как крепить

1. 1

   Выставьте стеллаж у стены

   Соберите и выставьте стеллаж на месте эксплуатации вплотную к стене, все стойки — на полу. Пол сверлить не нужно: стеллаж крепится к стене двумя мебельными уголками — по одному на заднюю стойку каждой боковины, через отверстие Ø7 мм на наружной боковой грани стойки (где нет пазов), в 30 мм от её верха. Уголки, болты и дюбели в комплект не входят, покупаются отдельно.

2. 2

   Определите стену и точку крепления

   Определите материал стены и подберите крепёж по таблице ниже. В стене на металлическом каркасе найдите профиль детектором: в одном листе гипсокартона крепёж не держит. Проверьте, что в месте сверления нет скрытой проводки и труб.

3. 3

   Разметьте и просверлите

   Прикрутите уголок одной полкой к наружной боковой грани задней стойки — той, где нет пазов, — болтом М6 через отверстие Ø7 мм в 30 мм от верха стойки — шайба под головку и под гайку, гайку пока не дотягивайте. Вторая полка уголка должна лечь на стену. Отметьте на стене точку сверления через отверстие уголка. Так же — второй уголок на задней стойке другой боковины. Сверлите перпендикулярно стене, диаметр и глубина — под выбранный дюбель.

   визуализация

4. 4

   Закрепите и проверьте

   Установите дюбели и закрепите уголки к стене, затем дотяните гайки болтов на стойках. Затягивайте до отсутствия люфта, не сминая трубу. Потяните стеллаж за верхний уровень на себя — он не должен отходить от стены.

Чем крепить к разным стенам

Точный тип и размер дюбеля зависят от стены. Если стена под вопросом — напишите нам, подскажем.

Если что-то не так

1. 1

   Разгрузите стеллаж

   Снимите весь груз сверху вниз. Разбирать и переносить загруженный стеллаж нельзя.

2. 2

   Открепите от стены

   Придерживая каркас, снимите крепление к стене. Без крепления пустой стеллаж легко опрокидывается.

3. 3

   Снимите настил

   Поднимите панели вертикально вверх с полкодержателей и сложите стопкой.

4. 4

   Снимите балки сверху вниз

   Выбейте балку вверх из пазов лёгкими ударами киянки снизу по балке у стойки — поочерёдно с двух концов — и снимите её. Нижние балки снимайте последними: пока они стоят, боковины связаны. Боковины придерживайте.

5. 5

   Разберите боковины

   Положите боковину на пол и так же выбейте поперечины из пазов стоек.

6. 6

   Упакуйте детали

   Сложите стойки, поперечины и балки пачками, проложив картоном или плёнкой, чтобы не повредить покрытие; панели — стопкой с прокладками. Полкодержатели и мелкие детали — в отдельный пакет.
