Инструкция по сборке и эксплуатации стеллажа СМ-03

Панели настила на один уровень

Для любой ширины полка набирается из наименьшего числа панелей шириной не больше 500 мм: например, 800 мм — две панели по 400 мм, 1200 мм — три по 400 мм.

По этапам — ускорено в 8 раз

1. 1.Исходное положение — две боковины
2. 2.Соединение боковин верхними балками
3. 3.Балки верхнего яруса
4. 4.Нижние балки
5. 5.Каркас собран, выставление
6. 6.Осадка балок киянкой
7. 7.Полки среднего яруса
8. 8.Верхние полки
9. 9.Нижний ярус — балки и полка
10. 10.Стеллаж собран

1. 1

   Разложите и проверьте детали

   Разложите обе сварные боковины, балки, панели настила и полкодержатели отдельными группами на ровном полу. Сверьте количество с разделом «Комплектация».

2. 2

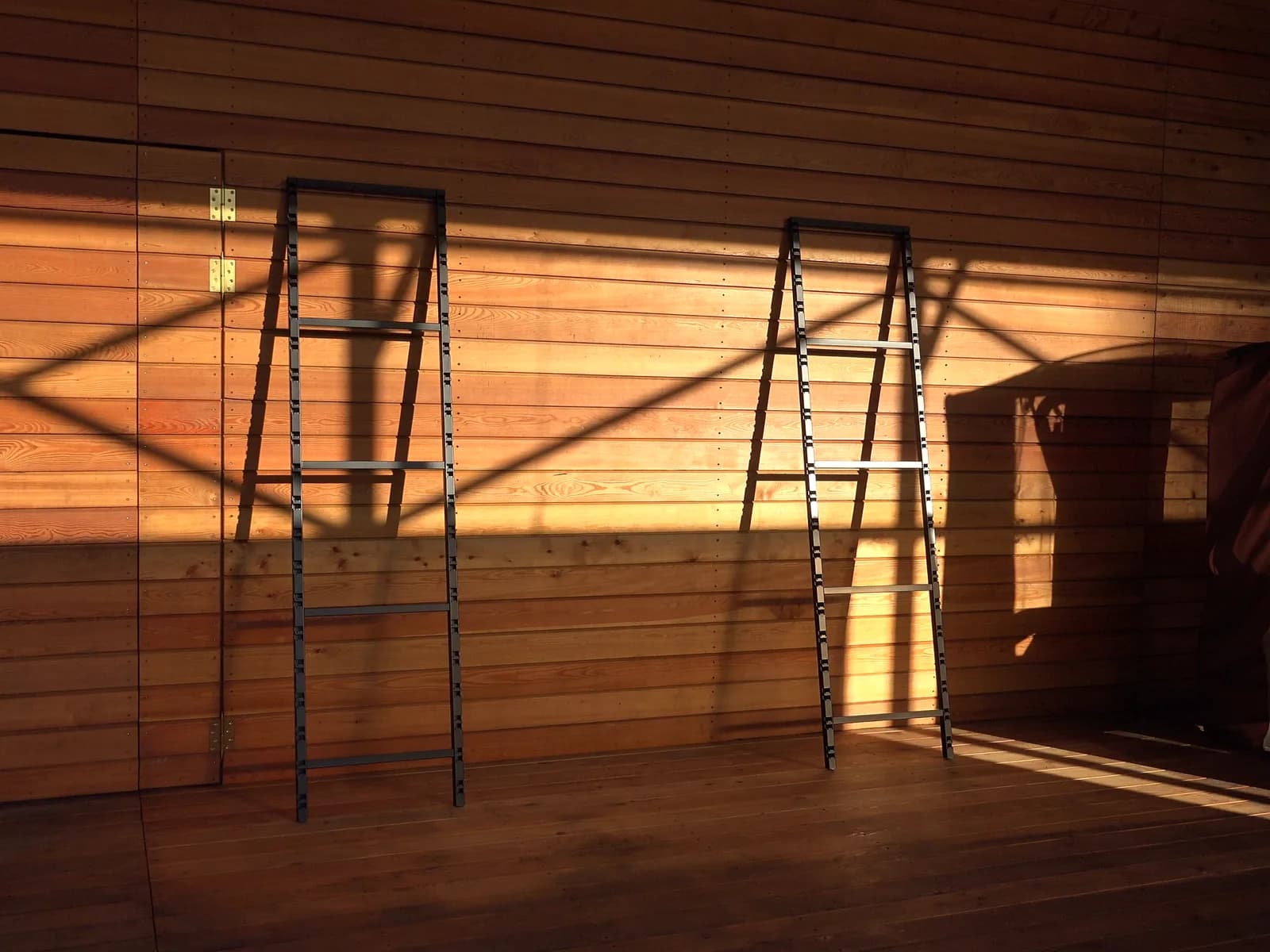

   Прислоните первую боковину к стене

   Поставьте одну из боковин вертикально и прислоните к стене пазами под балки в ту сторону, где будет стоять вторая боковина.

3. 3

   Наденьте первую балку

   Заведите зацеп одного конца балки в пазы этой боковины на высоте одного из уровней полок. Второй конец балки пока придерживайте рукой.



4. 4

   Присоедините вторую боковину

   Возьмите вторую боковину и сцепите её пазами со свободным концом балки. Легонько вбейте балку в пазы обеих боковин резиновой киянкой, ударяя по балке рядом со стойкой.

   • Обе боковины стоят вертикально, без наклона — следите за этим на всех следующих шагах.



5. 5

   Наденьте вторую и третью балки — как можно выше и как можно ниже

   Вторую и третью балки желательно поставить на самый верхний и самый нижний уровни: так боковины сразу связаны сверху и снизу и каркас стоит устойчиво. Ставить их можно с одной стороны стеллажа или с разных. Балки можно пока легонько подбить в пазы, а можно сразу осадить до конца.

6. 6

   Наденьте остальные балки

   По очереди установите все остальные балки на нужных уровнях полок — по две на уровень, спереди и сзади. Для верхних уровней пользуйтесь устойчивой стремянкой, а не полками стеллажа.

7. 7

   Забейте все зацепы до полной посадки

   Пройдите киянкой все зацепы всех балок и осадите каждый до полной посадки — удары по балке рядом со стойкой, по направлению посадки зацепа. Каркас собран.

   • Зацеп сел до конца: между торцом балки и стойкой нет зазора, балка не выходит из паза вверх от руки.
   • Удар киянкой по посаженной балке даёт глухой, а не звонкий звук.
   • Обе балки уровня стоят в пазах на одной высоте на всех четырёх стойках.
   • Если балка не садится, не добивайте её силой: снимите и проверьте, не перекошена ли она относительно пазов и не попала ли в паз соседнего уровня.



8. 8

   Выставьте стеллаж

   Поставьте каркас на место эксплуатации вплотную к стене и проверьте уровнем вертикальность стоек. Если стеллаж качается или какая-то стойка не касается пола, подложите под неё жёсткую проставку — не резину и не картон: они со временем проседают.

9. 9

   Уложите настил

   Уложите панели настила на каждый уровень — порядок описан в разделе «Настил и полкодержатели».



10. 10

    Закрепите стеллаж к стене

    Выполните раздел «Крепление к стене», если крепление для вашего размера или способа использования обязательно или желательно. Не загружайте стеллаж до крепления.

11. 11

    Проверьте стеллаж перед загрузкой

    Только после этой проверки стеллаж можно загружать.

    • Каждая балка посажена до конца (см. шаг установки балок) — на ощупь и по звуку.
    • Все четыре стойки стоят на полу без просвета.
    • Покачайте стеллаж рукой за верхний уровень: качания, скрипа и стука опор быть не должно.
    • Панели настила лежат на обеих балках и удерживаются полкодержателями.
    • Крепление к стене (если выполнено) не шевелится от руки.

1. 1

   Установите полкодержатели

   Сначала вставьте полкодержатели в отверстия на верхней грани обеих балок уровня — по 4 на каждую панель. Панели настила устанавливайте только после этого.

   визуализация

2. 2

   Уложите панели

   Опустите панель на балки так, чтобы полкодержатели вошли в её отверстия, и прижмите ладонью. Панель должна лечь на обе балки без перекоса. Остальные панели уровня укладываются вплотную рядом.

   • Панель лежит на передней и задней балке, а не на одной.
   • Панели не выступают за балки и не качаются.
3. 3

   Повторите для всех уровней

   Настил укладывается после установки балок уровня. Если уровень потом нужно переставить, сначала снимите панели этого уровня.

Как крепить

1. 1

   Выставьте стеллаж у стены

   Соберите и выставьте стеллаж на месте эксплуатации вплотную к стене, все стойки — на полу. Пол сверлить не нужно: стеллаж крепится к стене двумя мебельными уголками — по одному на заднюю стойку каждой боковины, через отверстие Ø7 мм на наружной боковой грани стойки (где нет пазов), в 30 мм от её верха. Уголки, болты и дюбели в комплект не входят, покупаются отдельно.

2. 2

   Определите стену и точку крепления

   Определите материал стены и подберите крепёж по таблице ниже. В стене на металлическом каркасе найдите профиль детектором: в одном листе гипсокартона крепёж не держит. Проверьте, что в месте сверления нет скрытой проводки и труб.

3. 3

   Разметьте и просверлите

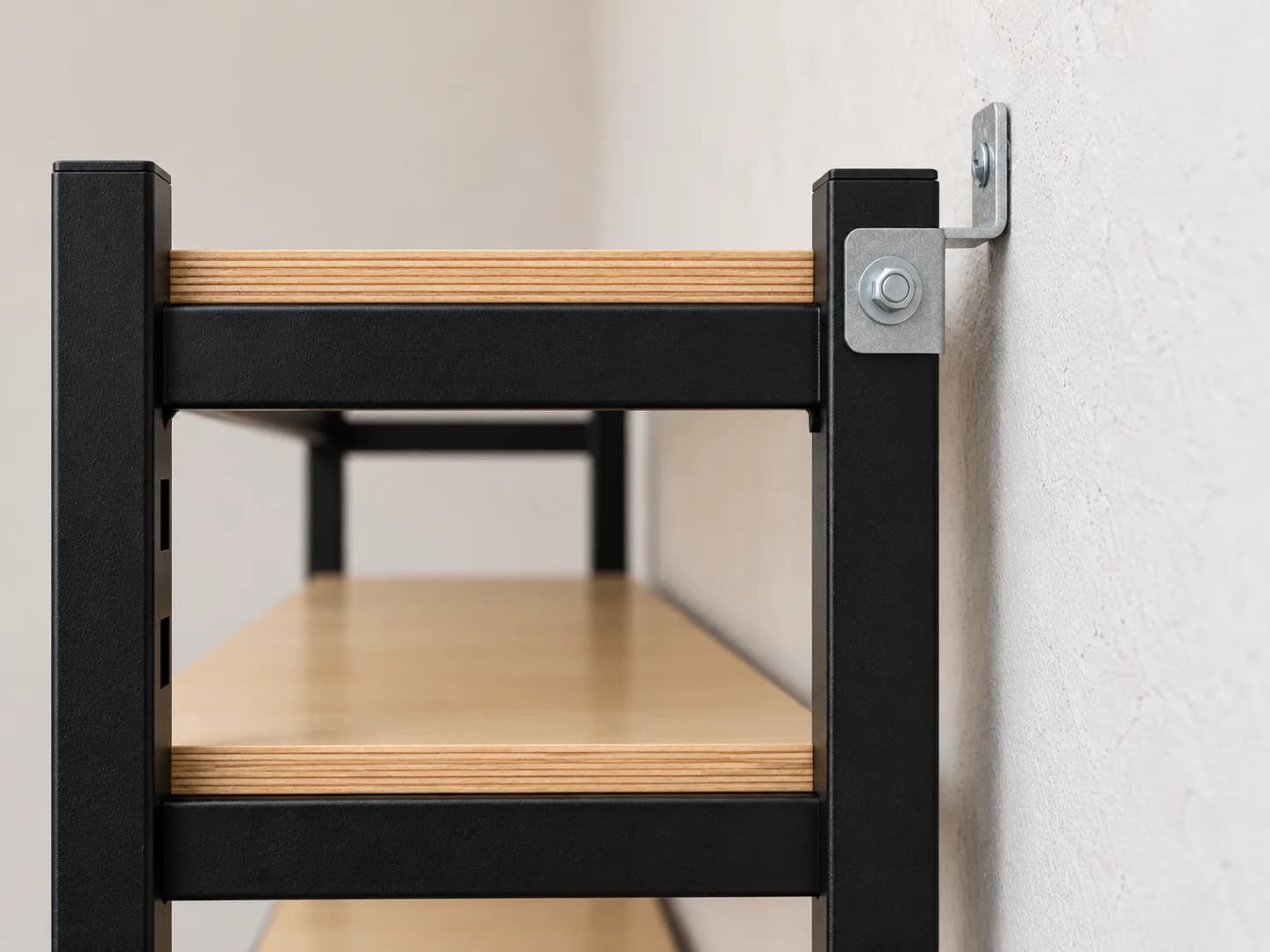

   Прикрутите уголок одной полкой к наружной боковой грани задней стойки — той, где нет пазов, — болтом М6 через отверстие Ø7 мм в 30 мм от верха стойки — шайба под головку и под гайку, гайку пока не дотягивайте. Вторая полка уголка должна лечь на стену. Отметьте на стене точку сверления через отверстие уголка. Так же — второй уголок на задней стойке другой боковины. Сверлите перпендикулярно стене, диаметр и глубина — под выбранный дюбель.

   визуализация

4. 4

   Закрепите и проверьте

   Установите дюбели и закрепите уголки к стене, затем дотяните гайки болтов на стойках. Затягивайте до отсутствия люфта, не сминая трубу. Потяните стеллаж за верхний уровень на себя — он не должен отходить от стены.

Чем крепить к разным стенам

Точный тип и размер дюбеля зависят от стены. Если стена под вопросом — напишите нам, подскажем.

Если что-то не так

1. 1

   Разгрузите стеллаж

   Снимите весь груз сверху вниз. Разбирать и переносить загруженный стеллаж нельзя.

2. 2

   Открепите от стены

   Придерживая каркас, снимите крепление к стене. Без крепления пустой стеллаж легко опрокидывается.

3. 3

   Снимите настил

   Поднимите панели вертикально вверх с полкодержателей и сложите стопкой.

4. 4

   Снимите балки сверху вниз

   Выбейте балку вверх из пазов лёгкими ударами киянки снизу по балке у стойки — поочерёдно с двух концов — и снимите её. Нижние балки снимайте последними: пока они стоят, боковины связаны. Боковины придерживайте.

5. 5

   Упакуйте детали

   Боковины сварные и не разбираются: перевозите их целиком, проложив картоном или плёнкой. Балки сложите пачкой, панели — стопкой с прокладками, полкодержатели — в отдельный пакет.

«Можно не крепить, если внизу от N кг» — только при выполнении всех условий из раздела «Крепление к стене»; если хотя бы одно не выполняется, стеллаж крепится. Уровень посчитан для самой лёгкой комплектации (2 полки, фанера 12 мм), то есть с запасом.
